2025.04.26濰坊昌邑電纜故障檢測
10kv 交聯聚乙烯電纜帶鎧裝三芯電纜，長度314.5米。
一部分穿管，另一部分地埋（直埋）。

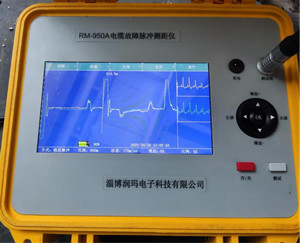

1.使用測距儀低壓脈沖測量，得到有效波形全長314.5米。如圖所示
2.使用測距儀脈沖電流法將量程調制800米范圍，高壓發生器配合測距儀脈沖電流故障在237.1米處，如圖所示
3.確定故障點大約位置后，繼續用高壓發生器4秒周期放電，確定具體位置在電纜井內
4.將電纜裁斷后使用搖表檢測絕緣，絕緣阻值無窮大。
